Установка варочной панели в столешницу

Обработка кромки пропиленного отверстия в столешнице

После того как лишняя часть столешницы удалена, необходимо обработать внутреннюю кромку. Сначала её нужно отшлифовать наждачной бумагой, попутно немного сняв верхнюю фаску, которая после резки может быть очень острой.

ФОТО: YouTube.comОбработка внутренней кромки наждачной бумагой

Далее снизу приклеивается малярный скотч для предотвращения попадания клея ПВА на нижние полки. Клей наносится на незащищённую часть столешницы в два слоя с интервалом в 40 минут. Сейчас многие подумают, что быстрее будет нанести слой силикона, однако это не выход. Силикон не впитывается в ДСП, а значит, будет отслаиваться. Получается, что ни о какой защите говорить не стоит.

ФОТО: YouTube.comНа незащищённые части ДСП наносится 2 слоя клея ПВА

Последний рубеж защиты кромки столешницы – металлизированный скотч. Он наклеивается по всему периметру. В итоге открытых частей ДСП остаться не должно. Конечно, при установке варочной панели на место скотч можно немного повредить фиксирующими скобами, но это уже будет некритично – ПВА будет выполнять работу по защите столешницы.

ФОТО: YouTube.comТорец проклеивается по всему периметру металлизированным скотчем

Как правильно вырезать столешницу под варочную панель

Варочные панели современных производителей — это функционально завершенная техника, которую можно использовать самостоятельно. Но во многих гарнитурах есть специальные ниши для встройки плиты. Правильная установка новой варочной панели в уже готовую столешницу обеспечит качество ее подключения и функциональность.

Установка варочной панели: инструкция

Производители выпускают панели, работающие от электрического или газового энергоносителя. От типа устройства зависят особенности монтажа. Но существуют и общие требования к процессу:

  • безопасная установка готовой варочной кухонной панели должна происходить только при наличии вентиляции или вытяжки;
  • допускается использовать поверхности для варки с жаропрочностью не менее 100 градусов и толщиной от 25 мм;
  • при монтаже между секциями гарнитура требуется соблюсти расстояние от стенок до плиты не менее 1 см;
  • варочная панель не должна быть ближе 5 см к несущей стене комнаты;
  • между стенкой и техникой располагают теплоизоляцию;
  • плиту располагают только на толстой столешнице — от 38 мм.

Совет! Если нельзя провести вытяжку, поставьте на подоконнике очень мощный вентилятор.

Подготовительный этап

Если речь идет о варочной поверхности, которая питается от электрической сети, тогда подготовительный этап будет заключаться в подводе питания. Средняя потребляемая мощность таких модулей находится в пределах 3,2 кВт. Это означает, что для подключения будет достаточно обычной, но хорошей розетки. Если розетка не была установлена заранее, тогда можно приобрести накладной вариант, т. к. его будет проще смонтировать и не понадобится дополнительный инструмент в виде перфоратора или дрели с коронкой. Кабель для такой розетки должен идти непосредственно от распределительного щитка.

Делается такой шаг для того, чтобы обеспечить такому мощному прибору отдельный автоматический выключатель, который бы контролировал его работу. Номинальная сила тока, на которую должен быть рассчитан автомат составляет 16 ампер. Лучшим решением будет установка дифференциального автомата, который способен улавливать малейшие утечки. Розетка монтируется немного ниже столешницы. Делается это не для большего удобства подключения, а для того, чтобы на нее не попадала влага и жиры при готовке. Розетка обязательно должна быть заземлена на случай короткого замыкания.

Обратите внимание! Стоит отметить, что стандартная розетка выдерживает нагрузку в 3,5 кВт и силу тока в 16 ампер

Установка варочной поверхности Gefest СН 1210

При установке стола, конечно же, необходимо учесть наличие и размеры подводящих газовых и электрических коммуникаций.

Рис. 4. Вид варочной поверхности снизу с электрошнуром и выходом для подключения газового шланга

Что нужно учесть при разметке контура под варочную поверхность Gefest СН 1210

При разметке нужно учесть ( рисунок 5) :

  • минимальное расстояние от края прибора до боковых вертикальных поверхностей справа или слева (стена, мебель) составляет 180 мм
  • минимальное расстояние от края прибора до вертикальной поверхности сзади 40 мм
  • минимальное расстояние от плоскости установки посуды до горизонтальной поверхности сверху 800 мм
  • минимальное расстояние от плоскости установки посуды до вытяжки сверху 700 мм.
Рис. 5. Размер выреза и места крепления кронштейнов
Рис. 6. Размечаем контур выреза, сверлим по углам сквозные отверстия диаметром 10 мм и приступаем к выпиливанию выемки под варочную поверхность

При установке варочной поверхности необходимо обеспечить минимальные воздушные зазоры согласно рисунку 7.

Рис. 7. Минимальные воздушные зазоры

Вырезаем контур для установки варочной поверхности

В процессе выпиливания придерживаем удаляемую часть столешницы снизу, чтобы избежать преждевременное её падение и скол декоративного покрытия. Дополнительных вентиляционных отверстий не требуется.

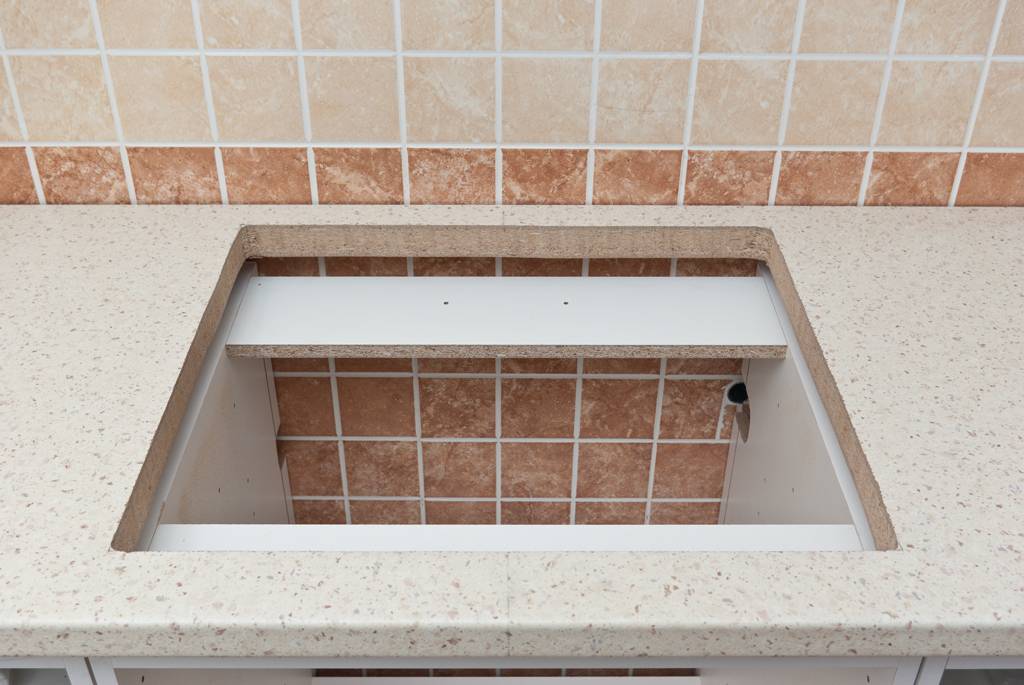

Рис. 8. Вырез под варочную поверхность готов

Устанавливаем крепежные кронштейны

Размещаем и закрепляем крепежные кронштейны так, чтобы верхняя кромка кронштейна была на одном уровне с поверхностью столешницы.

Чтобы избежать растрескивания столешницы, не заворачивайте саморезы, не просверлив предварительно отверстия диаметром от 2,5 до 3-4 мм.

Рис. 9. Установка крепежных элементов

Кстати, очень простой и удобный способ монтажа варочной поверхности, до этого столкнулись с более «геморройным» способом.

Рис. 10. Крепление варочной поверхности с помощью скоб к боковинам ДСП корпуса для духовки

По краю внутренней стороны стола приклеиваем уплотнение стола для плотного и герметичного прилегания, уплотнение аналогично применяемому для монтажа мойки.

Далее аккуратно вставляем варочную поверхность в проем и закрепляем четырьмя шурупами с шайбами.

Подсоединение газового шланга

Подсоединять газовый шланг должны специалисты, не забывайте об этом!

Для монтажа мы купили сильфонный шланг, диэлектрическую муфту и набор для монтажа.

Рис. 11. Всё, что мы первоначально купили для подсоединения газовой варочной поверхности
Рис. 12. Состав набора для монтажа

Требования по подсоединению газового шланга

При подсоединении должны быть соблюдены следующие требования:

  • шланг должен быть доступен для осмотра по всей длине
  • шланг не должен проходить в зоне высоких температур и касаться защитного кожуха
  • шланг не должен пережиматься, образовывать петли, иметь сильные изгибы и испытывать растягивающие усилия
  • шланг не должен касаться подвижных объектов и предметов с острыми кромками
  • шланг должен иметь длину, достаточную для подключения, обслуживания и соответствовать действующим в вашем регионе ТНПА
  • если шланг имеет повреждения, он должен заменяться целиком, ремонт недопустим.

Проверить герметичность соединений в соответствии с технологическими инструкциями газоснабжающей организации.

Сильфонный газовый шланг

Сильфонный газовый шланг более безопасен и долговечнее резиновых газовых шлангов, есть упоминания о сроках службы до 25 лет.

Производят сильфонные шланги из нержавеющей стали, на концах шланга штуцера с резьбой с паронитовыми прокладками. Шланг легко изгибается, выдерживает давление до 6 атмосфер и температуру от -50 до +200 градусов С.

Но вот незадача, оказалось, что сразу сильфонный шланг нельзя подсоединить к газовой трубе и не установить диэлектрическую муфту, опять же пришлось идти в строительный магазин и купить соединительную муфту. Газовики проверили — всё надежно и утечки газа нет.

Рис. 13. Оказалось невозможно сразу соединить сильфонный шланг с газовой трубой с помощью штуцера, нужна муфта
Рис. 14. Сильфонный шланг подсоединён с использованием соединительной муфты
Рис. 15. Сильфонный газовый шланг через штуцер соединяем с подводом газа к варочной поверхности. Чуть дальше вида пластина с помощью которой варочная поверхность зафиксирована к вырезу в столешнице
Рис. 16. Варочная поверхность установлена
Рис. 17. Газовая труба и сильфонный шланг спрятаны за коробом

Техника безопасности

Утечка газа может привести к непоправимым последствиям. И не всегда ее можно заметить вовремя. Поэтому лучше следовать простым советам:

  1. Шланг должен быть цельным – соединять вместе несколько отрезков нельзя.
  2. Длина шланга не должна быть более 3 м, что необходимо учесть при выборе места для столешницы.
  3. Все работы по подключению следует проводить, отключив подачу газа.
  4. Если вы хотите перенести плиту в другую комнату, это потребует корректировки газовых магистралей, а значит — согласования с органами местного самоуправления и газовыми службами.
  5. После того, как вы все подключили, очень полезно пригласить специалиста из газовой службы, чтобы он проверил качество работы.

Электромонтажный комплект

Чтобы подключить оборудование к электросети потребуется подготовить:

  • кабель для прокладки линии;
  • автоматический выключатель;
  • розетку;
  • вилку;
  • гибкий провод.

Все монтажное оборудование подбирается в зависимости от мощности ВП. Имея его в распоряжении можно приступать к непосредственному электромонтажу. Дополнительно могут потребовать обжимные гильзы, припой, изолента, термоусадочная трубка и прочие мелочи, используемые при работе с электропроводкой. Также в зависимости от выбранного способа подключения нужен подрозетник или распаечная коробка.

Требования к электропроводке и ее прокладке

Для включения встраиваемой электроплиты требуется использование кабеля идущего непосредственно от электрощита

То есть, важно, чтобы он был проложен напрямую без использования распаечных коробок с разветвлениями. Нужно, чтобы кабель питал только варочную плиту

Дело в том, что такое оборудование является очень мощным, поэтому если от провода будет работать и другая техника, то тот может перегреться, вызвав короткое замыкание.

Провод 5 жил для 3-х фазной сети

Если в доме или квартире имеется старая проводка, при этом мощная розетки с прямым кабелем от щита или счетчика не предусмотрена, то потребуется проложить новую отдельную линию. От желаемого места расположения розетки делается вертикальная штроба до потолка. Далее осуществляется горизонтальное штробление непосредственно до точки присоединение кабеля. Если в дальнейшем планируется использование натяжных потолков, то провод можно закреплять прямо на плите перекрытия, поскольку в дальнейшем он будет скрыт.

Кабель в штробе

Прокладка линии для электроплиты осуществляют кабелями 2 видов: ВВГнг-Ls или NYM. Их пропускная способность подбирается отталкиваясь от мощности встраиваемой техники.

Таблица 1. Соотношение сечения жил и мощности варочной поверхности.

Мощность, кВтСечение жил, мм2
1-фазная сеть3-фазная сеть
3-52,51,5
5-7,542,5
7,5-1062,5

Данные типы кабеля применяются для прокладки линий непосредственно до розетки. Они состоят из моножилы, поэтому имеют слабую гибкость. По этой причине непосредственно от вилки до варочной панели применяются гибкие провода: КГ или ПВС. Зачастую они входят в стандартную комплектацию к электроплите, поэтому их отдельная покупка не требуется.

Гибкий удлинительный провод

Выбор розетки и требования к ее установке

Розетка для включения панели может располагаться в зависимости от особенностей столешницы, а также личных предпочтений

Важно сохранить удобство включения и отключения варочной поверхности. Стандартно ее располагают на высоте 90 см от пола

При желании скрыть коммуникации разрешается фиксировать розетку непосредственно внизу под дном нижних кухонных шкафов. При таком размещение доступ к ней осуществляется через пространство создаваемое высотой ножек тумбочек. Ее следует приподнять над полом на высоту хотя бы несколько сантиметров, чтобы в случае протечки вводы электрические контакты не намокли.

Розетка под тумбой

Включение варочной панели через розетку, а не напрямую к щитку, имеет свои преимущества. Хотя и придется делать более сложный монтаж, но в дальнейшем при влажной уборке плиты ее будет проще отключать. Если же подключаться без розетки и вилки, то потребуется ходить к электрощиту, что не так удобно.

Плиту на 2 конфорки можно запитать через обыкновенную розетку. Для более мощной техники требуются специальные включатели. Они могут быть изготовлены из керамики или пластика. Применяются розетки от 10А.

Выбор автоматического выключателя

Линия для подключения встраиваемой электроплиты должна быть проложена через автоматический выключатель. Это является обязательным требованием, поскольку плита способна создавать перегрузку сети. При критических нагрузках выключатель предотвратит короткое замыкание

Очень важно выбрать его правильно, в соответствии с мощностью плиты. Если сам кабель для панели может использоваться более мощный, то автоматический выключатель должен полностью ей соответствовать

Не стоит экономить на его покупке, поскольку дешевые устройства часто не срабатывают или отключаются даже при работе плиты в нормальном режиме с малой нагрузкой.

Цены на дифавтоматы

Дифавтомат

Стандартный автомат для щита

Таблица 2. Соответствие тока автомата мощности плиты.

Ток автомата, АМощность цепи
220В360В
51.12.6
61.33.2
81.75.1
102.25.3
163.58.4
204.410.5
255.513.2
32716.8
408.821.1

Резюме

Как видно установка поверхности может производиться самостоятельно без значительных навыков

Во время работы необходимо соблюдать все меры предосторожности и техники безопасности. Во время сверления и работы электрическим лобзиком на глазах обязательно должны быть защитные очки, которые уберегут от разлетающихся опилок

Во время монтажа розетки и подключения электрической части необходимо использовать инструменты, которые имеют диэлектрические рукоятки, защищающие от пробоя электрическим током. До начала работ необходимо обесточить автомат, который закреплен за подготовленным проводом на кухне.

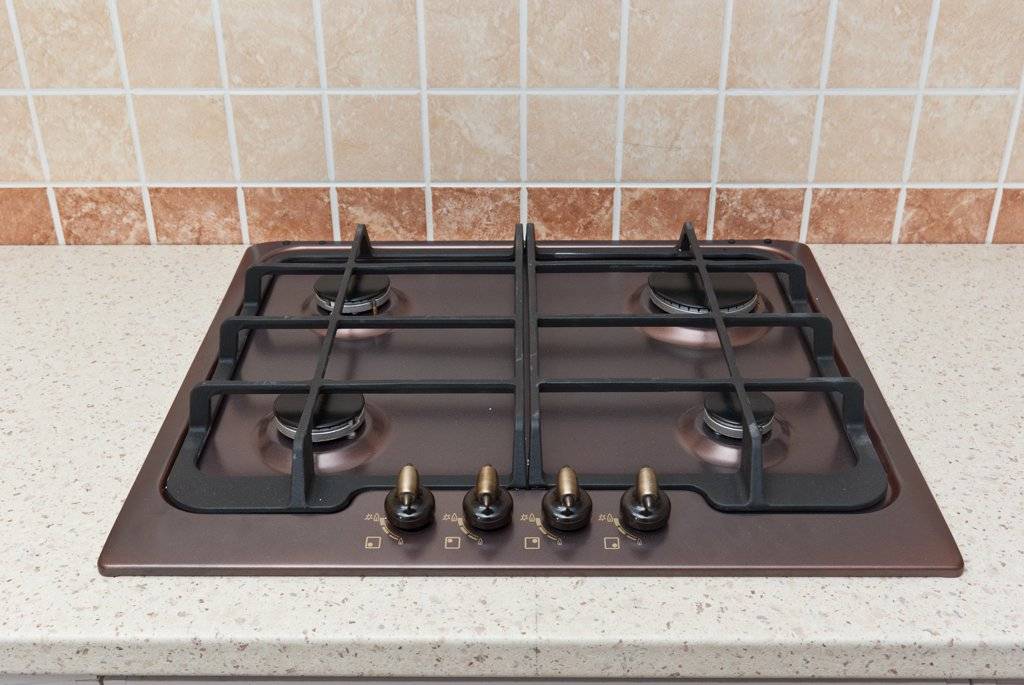

И снова фото-урок по монтажу. На этот раз мне в руки попалась газовая варочная панель от компании Hansa. Неплохая, кстати, фирма, имел многолетний опыт общения с плитой данной компании (правда электрической) – только приятные воспоминания.

Прилагается и инструкция. Приведу изображения, касающиеся установки. первая схеме, на мой взгляд, достаточно бесполезная.

Вторая схема имеет значительно большее практическое значение. Ей и будем руководствоваться. Правда, в полной мере это сделать не получилось, ввиду особенностей проекта кухни. Но об этом по ходу.

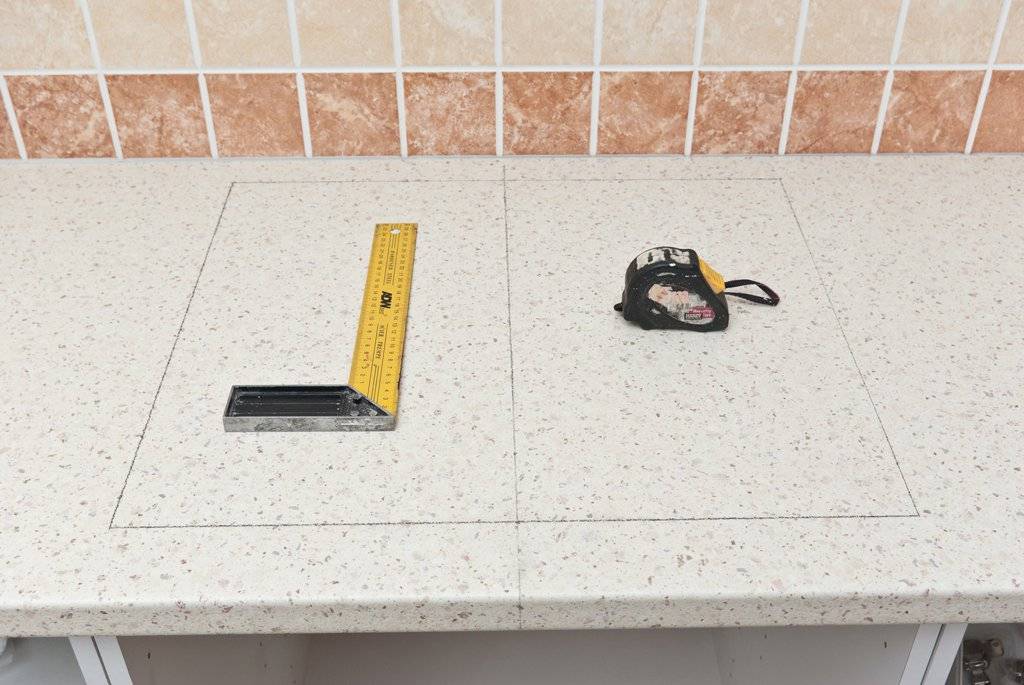

Берем столярный угольник и переносим эти размеры на столешницу. Сдвигать панель на соседний короб из-за особенностей проекта было нельзя, поэтому я просто максимально отодвинул ее от стены (в результате, вместо рекомендованных 100 мм, у меня получилось 80 мм).

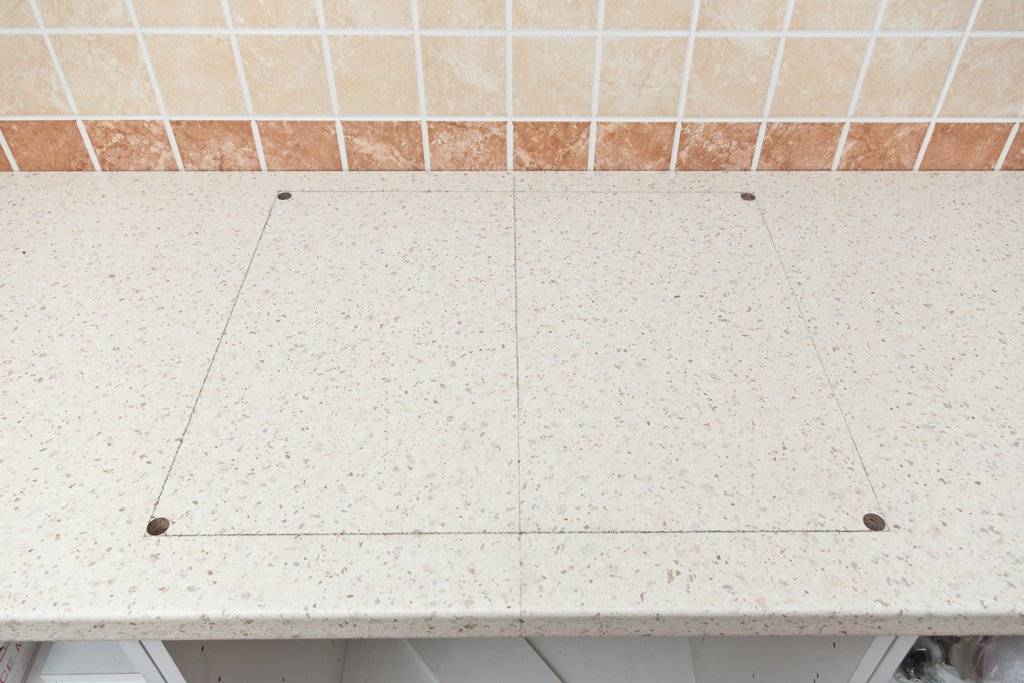

Следующий шаг – высверливание углов разметки сверлом на 8 и соединения их прямыми резами с помощью электролобзика (пилку лучше использовать с обратным зубом – резы с лицевой стороны получаются просто исключительные)

Так как панель должна заходить на стенку короба, то сам короб я вынул и сделал на его боковой стенке сантиметровый вырез. Кстати, после установки плиты в столешницу выяснилось, что делал я это зря слева она тоньше примерно на 4-5 мм и не выходит за толщину столешки. Но, руководствуясь предыдущим опытом, я сделал именно так заранее.

В инструкции про следующий шаг ничего не сказано, но я всегда силиконю торцы из ЛДСП в местах врезок техники. Этот случай не стал исключением.

Теперь беремся за саму варочную панель. Переворачиваем ее (стараясь, чтобы рассыпавшиеся при этом конфорки – их можно снять заранее))) и наклеиваем по периметру пенистую изолирующую ленту (она прилагается в комплекте)Теперь нам требуется помощь профессионала, а именно, газовщика, чтобы тот произвел подключение. Самому это делать запрещено. Но урок надо дописывать, поэтому я плиту поставлю, а потом все разберу на место)).

Нам остается запихать плиту в вырезанную нишу, выровнять ее и прикрутить ее специальными зажимами.

Инструкция видит данный процесс следующим образом:

Правда ширина столешницы не позволила сделать как на схеме, а именно, поместить один край зажима в вырез на плите, а второй на столешку…

Но на степени фиксации это сказалось не сильно… В результате у вас должно получиться так:

Кстати, данная вытяжка для функционирования автоподжига требует подключения к розетке.

В наш адрес уже неоднократно обращались пользователи с просьбой описать, как установить варочную панель в столешницу. И хотя процесс монтажа кухонной бытовой техники на первый взгляд может показаться весьма сложным, однако после изучения специфических материалов выполнить данные операции сможет практически каждый. Что же не будем тянуть время – к делу!

Подключение установленной варочной панели

Электрическая панель

Точку подключения электрической варочной панели желательно предусмотреть еще до установки кухонного гарнитура. Розетка должна соответствовать всем требованиям электробезопасности:

  • иметь линию заземления;
  • питающий медный кабель должен иметь сечение не менее 4 кв. мм.

В задней стенке напольного шкафа напротив электророзетки прорезается отверстие такого размера, чтобы рукой можно было легко вставить и вынуть вилку от варочной панели.

Розетки, устанавливаемые для самостоятельного подключения, бывают двух видов:

  • трехконтактные;
  • четырехконтактные.

Если на проводе варочной панели установлена вилка, то для подключения достаточно воткнуть ее в розетку. Шнур питания должен быть такой длины, чтобы при подключении прибора не был туго натянут.

Вилки и розетки для подключения варочных поверхностей

Для моделей, продающихся без вилки, потребуются определенные действия:

  • Если розетка трехконтактная, а в проводе четыре жилы, то потребуется подключение двухфазной модели к однофазной сети. Для этого в шнуре соединяют провода с черной и коричневой изоляцией. Это соединение подключается к фазе розетки. Нулевой синий провод соединяют с нулем розетки, а зелено-желтый провод – с заземлением. Все соединения должны быть надежно заизолированы.
  • Если размещение проводов в розетке неизвестно, то при помощи мультиметра необходимо определить фазу и ноль. При необходимости их меняют местами таким образом, чтобы они соответствовали разводке в вилке прибора.

Индукционная панель

Индукционная панель подключается по тем же общим принципам, что и электрическая. Во многих моделях отсутствуют шнуры питания, а установлены лишь клеммы для присоединения внешнего кабеля.

Схема подключения нанесена рядом с клеммной колодкой

Присоединение в этом случае проводится в следующем порядке:

  • Удаляется защитная крышка с задней части прибора.
  • Внешний кабель пропускается сквозь крышку.
  • Шнур подключается к клеммной пластине в соответствии со схемой, прилагаемой к панели.
  • Если установлена перемычка, соединяющая ноль и заземление – ее необходимо удалить.

Газовая панель

Бытовой газ является источником повышенной опасности, поэтому к кухонному помещению предъявляются особые требования:

  • Наличие вентиляционной вытяжки.
  • Приток воздуха не менее 2 куб.м. в час на каждый киловатт мощности панели.
  • Расстояние до стены – не менее 130 мм.
  • Питающий газовый шланг должен быть размещен таким образом, чтобы не подвергаться излишнему нагреву и обеспечить возможность периодического осмотра проверяющей организацией.

Варочная панель подключается гибким шлангом

Подключение панели проводится сертифицированным специалистом в следующем порядке:

  • На места резьбовых соединений наносится уплотнительная фум-лента.
  • В газовый шланг вставляются паронитовые прокладки.
  • Шланг присоединяется к варочной панели и месту подачи газа.
  • Места соединений проверяются на герметичность при помощи мыльной пены.
  • Шнур электропитания вставляется во влагозащищенную розетку.

Для эксплуатации газовых моделей необходима их приемка обслуживающей организацией, ответственной за эти работы в районе проживания.

Встроить варочную панель в кухонный гарнитур можно собственными силами, проводя работы тщательно в соответствии с представленными рекомендациями.

Встроенная техника давно уже перестала кого-либо удивлять. Мойки, электроплиты, духовки, кондиционеры – словом, спрятать в шкаф или стол можно все, чем оснащена современная квартира

Однако многие владельцы газовых плит порой относятся с осторожностью к самой мысли о том, что этот агрегат может стать частью стола. В нашей статье пойдет речь о том, как встроить газовую плиту в столешницу, когда это можно делать, а когда от подобного шага лучше воздержаться

Установка газовой варочной панели: два способа вырезать отверстие

Вырезать посадочное отверстие для варочной панели можно с помощью трех различных электрических инструментов – это лобзик, дрель или ручная фрезерная машинка. Наиболее точный и красивый рез получается при использовании ручного фрезера, но о наличии его в домашней мастерской человека, не связанного со строительством, можно даже и не спрашивать. Лобзик также найдется не у каждого, но он, по крайней мере, стоит не очень дорого, и для проведения этих работ его можно купить. Ну а дрель имеется практически у каждого хозяйственного мужчины. С нее и начнем, но для начала предупрежу о качестве полученного с помощью дрели отверстия – оно, можно сказать, отвратительное. Рваные края герметизировать довольно сложно, а делать это нужно обязательно, и в этом отношении возникнут проблемы. В принципе, они решаемые, но об этом чуть позже.

Вырезаем отверстие дрелью. Расскажу просто принцип – с помощью дрели и сверла диаметром 8-10мм по периметру отверстия, с самым маленьким шагом, насверливается масса отверстий, которые с помощью того же сверла впоследствии объединяются в одну единую прорезь. Нюанс здесь только один – сверлить нужно с внутренней стороны размеченного прямоугольника. И еще одно – чтобы кусок вырезанной столешницы не повредил мебель, под него нужно что-либо подложить – например, поставить в тумбу табурет и наложить на него обрезки ДСП.

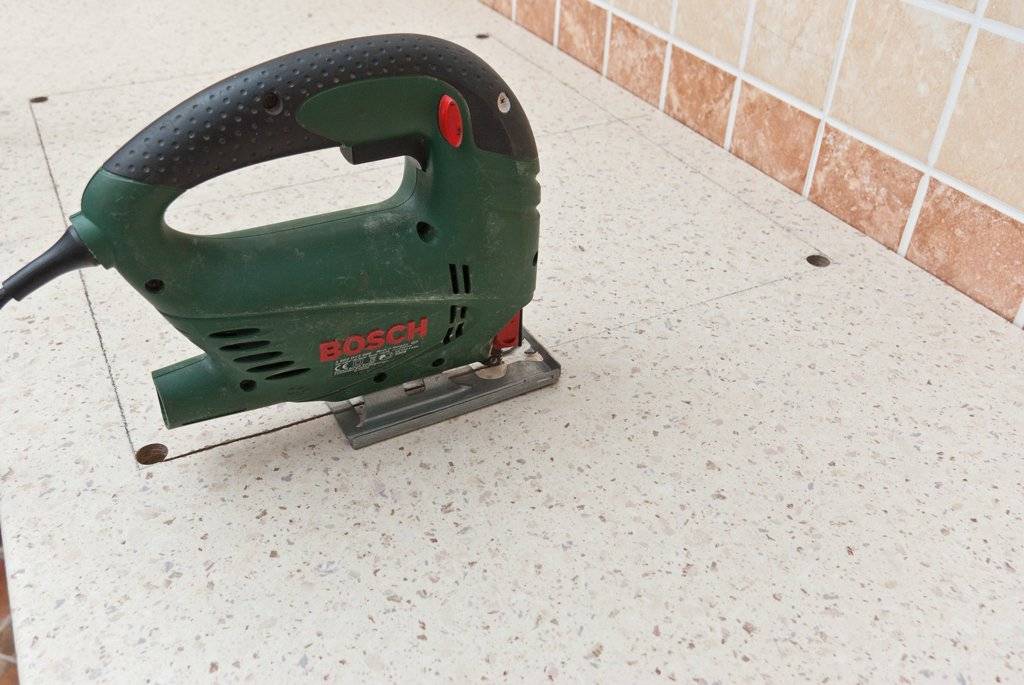

Вырезать отверстие с помощью лобзика намного проще, но штука в том, что без дрели здесь также обойтись достаточно трудно – понадобится просверлить одно единое отверстие для пилки. В принципе, при сильном желании это отверстие можно проковырять вручную – кроме того, в столешницу можно врезаться и самим лобзиком, правда для этого понадобится определенная сноровка

Опять же, не стоит забывать про меры предосторожности – подставка под вырезаемую часть рабочей поверхности будет совсем не лишней.

После того, как отверстие будет готово, в обязательном порядке нужно выполнить его гидроизоляцию – при попадании воды или даже просто влаги в торец столешницы имеется очень большая вероятность того, что материал, из которого она изготовлена, разбухнет, и столешница испортится. Как правило, торец выреза обрабатывают силиконом. Если вы вырезали отверстие дрелью, то сделать это качественно будет достаточно сложно – придется повозиться.

Как вырезать отверстие в столешнице под варочную поверхность

Первым шагом является определение контура плиты. В большинстве случаев она должна содержать инструкцию, как это сделать, но есть техника, в которой указаны только рекомендованные размеры отверстия. Поместите варочную поверхность на , которая расположена поверх шкафов. Оставьте рекомендованное расстояние от задней панели до переднего края столешницы.

Проведите медиану на столешнице и отметьте линии вреза, используя инструкции производителя.

Как вы можете видеть на картинке, вам нужен L-образный угольник, рулетка и столярный карандаш, чтобы сделать работу профессионально. Убедитесь, что линии вреза параллельные, и расположены под прямым углом. Кроме того, прямоугольник должен быть симметричным.

Совет: Проверьте, правильно ли расположен прямоугольник под кухонным шкафом, в который будет встроена вытяжка, и вокруг него достаточно места (в соответствии с инструкциями производителя).

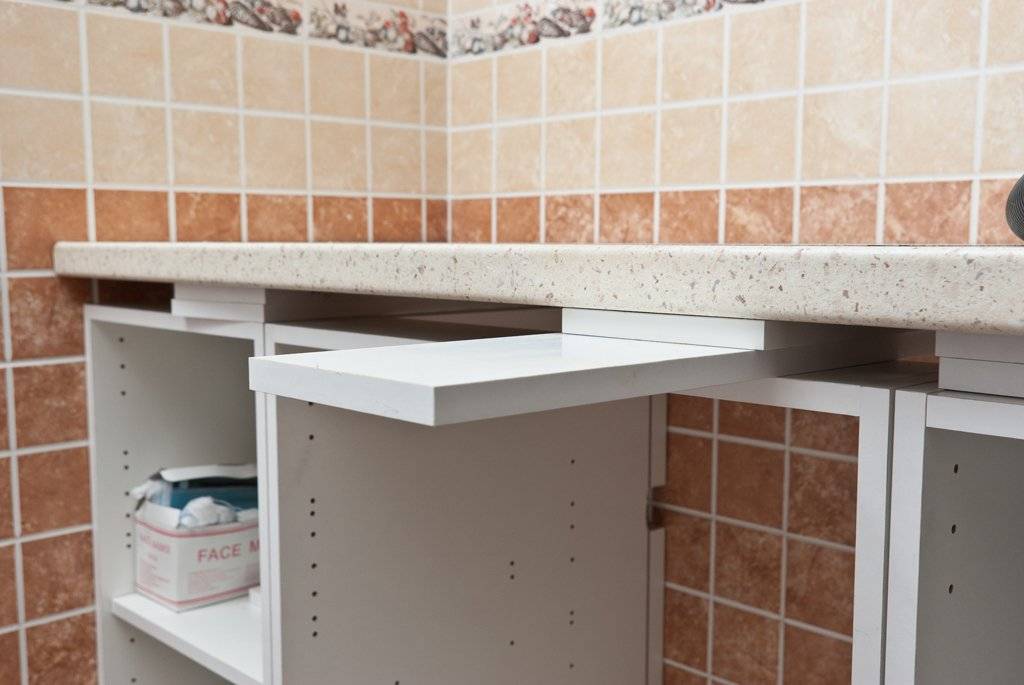

Чтобы получить точный результат, вы должны разместить несколько прокладок под столешницей. Однако столешница должна быть ровной.

Вы должны оставить около 5 сантиметров свободного пространства между шкафами и столешницей, иначе лезвие пилы может повредить их.

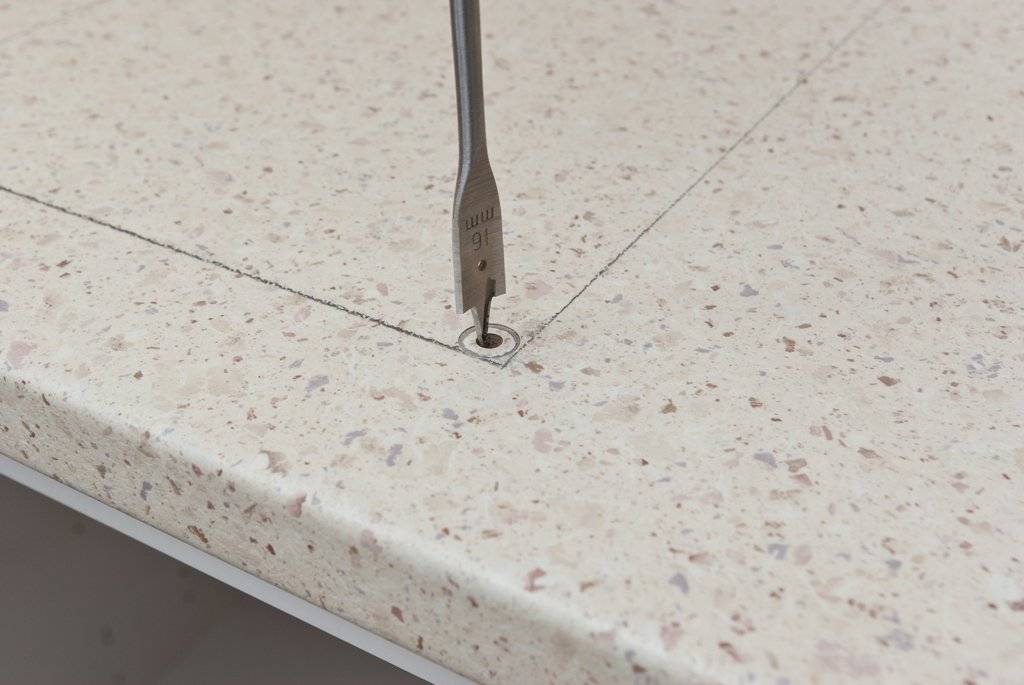

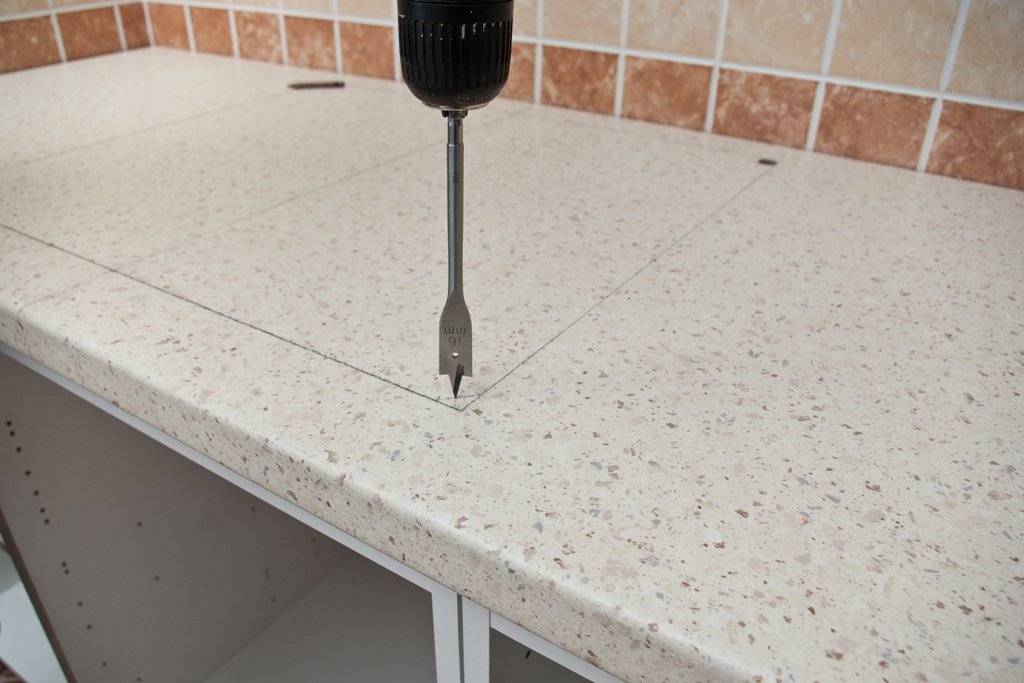

Используйте дрель с специальным сверлом для создания начальных отверстий вдоль углов

Очень важно правильно выровнять биты, иначе вы можете просверлить вне контура

Совет: Убедитесь, что вы используете хорошее оборудование для сверления с контролем оборотов. Установите сверло на низких скоростях и удерживайте дрель обеими руками, если вы хотите иметь хороший контроль над ней. Повторите процесс для каждого угла прямоугольника.

На этом изображении вы должны заметить, что сверло проходит через верхний слой. Не используйте слишком большое давление на оборудование для сверления, иначе оно может соскользнуть с места.

Сверления отверстия в столешнице с помощью дрели создаст много остатков, поэтому мы рекомендуем вам попросить кого-то их убрать, поскольку вы делаете отверстие.

Совет: Работайте с большой осторожностью и вниманием, так как важно сделать отверстия точно в указанных местах

После сверления угловых пусковых отверстий необходимо выполнить разрезы вдоль направляющих линий. Если у вас нет опыта в этой области, вы должны покрыть линии разреза маскировочной лентой. Таким образом, вы поможете предотвратить измельчению кромок.

Чтобы сделать разрезы, мы рекомендуем вам использовать электролобзик. Выберите лезвие с направленными вниз зубами. Кроме того, лезвие должно иметь разведены зубы. Если вы ранее не работали с лобзиком, мы рекомендуем вам закрепить столешницу. Убедитесь, что лезвие проходит точно по линиям разреза.

Совет: Убирайте стружку которая образуется часто, иначе она может покрыть линии. Установите электролобзик на низких скоростях.

И последнее, но не менее важное: вам нужно позаботиться об установке варочной поверхности в столешницу своими руками. Если вы следовали нашим советам и читали инструкции производителя, варочная поверхность должна легко входить в отверстие

Однако, если края не совсем прямые, вы можете сгладить их силиконом или герметиком.

Совет: Используйте наждачную бумагу, чтобы сгладить режущие кромки.

После этого вам остается только установить варочную поверхность в столешницу, подключить ее и закрепить с помощью саморезов, которые должны идти с ней в комплекте.

Спасибо за то, что вы прочитали нашу пошаговую рекомендацию, как вырезать отверстие в столешнице и установить варочную поверхность своими руками, рекомендуем вам ознакомиться с другими статьями. Не забывайте делиться нашими проектами с друзьями, используя виджеты социальных сетей.

Задумались о самостоятельном изготовлении мебели для кухни? Тогда самое время вам узнать, что изготовить ее – это сделать только полдела, а вторая половина этого дела заключается в комплектации мебели всевозможным оборудованием. Это и встраиваемые стиральные и посудомоечные машины, и мойка, и духовка, и, конечно же, варочная панель, о которой пойдет речь в данной статье. Вместе с сайтом okuhne.net мы разберемся с вопросом, как производится установка варочной панели своими руками и как ее подключить к домашнему газопроводу и электрической проводке.

Монтаж варочной панели фото

Особенности подключения в зависимости от типа панели

На современном рынке встречается множество различных вариантов встраиваемых варочных панелей, например, электрические панели делятся на индукционные и традиционные. Однако основное различие между ними заключается только в принципе работы, а подключение и традиционной, и индукционной варочной панели осуществляется одинаково.

То же касается и газовой варочной панели – принцип подключения идентичен подключению электрической модификации. Однако установку газовой панели лучше все-таки доверить профессионалам – ненадежно подключенное газовое оборудование может стать причиной большой трагедии. Также различается и само газовое оборудование – для питания от централизованной магистрали нужен один тип жиклеров, а для питания от баллона – другой.

Особый случай – это подключение комбинированной варочной панели – в ней сочетается и электрическая часть, и газовая, поэтому подключить такой вариант гораздо сложнее. Потому в случае с комбинированными панелями без помощи специалистов вообще не обойтись.

Самое же главное и независящее от типа варочной панели – это соблюдение техники безопасности

Не забывайте об осторожности и аккуратности, тщательно проверяйте все соединения и крепления, и тогда успех гарантирован!. На замену порядком приевшихся газовых и электрических плит пришли более компактные и функциональные встраиваемые в кухонную мебель варочные панели и духовые шкафы

Трудно переоценить их преимущества – это и удобство в пользовании, и включение одним движением рукоятки, и самое главное достоинство – их простая и быстрая установка варочной панели, элементарно просто выполняемая своими руками

На замену порядком приевшихся газовых и электрических плит пришли более компактные и функциональные встраиваемые в кухонную мебель варочные панели и духовые шкафы. Трудно переоценить их преимущества – это и удобство в пользовании, и включение одним движением рукоятки, и самое главное достоинство – их простая и быстрая установка варочной панели, элементарно просто выполняемая своими руками.

Пошаговая инструкция

Важным этапом во время монтажа варочной панели в столешницу является разметка. Обычно производитель в технической документации, которая идет в комплекте с варочной панелью указывает, какие должны быть габариты отверстия для установки. Одним из вариантов будет изготовление образчика из картона, который можно использовать для того, чтобы нарисовать контур будущего отверстия. Есть и другой вариант, как можно произвести разметку, он виден на фото ниже.

Необходимо разместить варочную панель на столешнице, но перевернуть ее вверх ногами. Она и будет образчиком. Расположить ее необходимо на том месте, где будет осуществляться непосредственный монтаж

На фото хорошо видно, что важно сделать небольшой зазор от края столешницы до варочной панели. Обычно он составляет около 5 см

Делается он для того, чтобы край поверхности для варки не повреждался от постоянного взаимодействия с ним.

Следующим шагом, как показано на фото, необходимо нанести разметку. Для этого варочная панель просто очерчивается по кругу карандашом. Линии должны быть точные, чтобы их не приходилось перерисовывать по несколько раз, т. к. это впоследствии только собьет с толку.

На фото видно, что у варочной панели есть небольшой выступ, благодаря которому и осуществляется его фиксация в отверстии. Этот выступ имеет определенный размер, который необходимо учитывать

Его также важно обозначить на контуре будущего отверстия, как показано на фото ниже

При этом необходимо сделать небольшой зазор. Если выступ имеет длину в 15 мм, то от основной линии размер варочной поверхности необходимо отступить только 10 мм. Пятимиллиметровый зазор требуется для беспрепятственного монтажа варочной панели в подготовленное отверстие.

После выполнения разметки под варочную поверхность, необходимо подготовить отверстия, чтобы было легче вырезать необходимую часть. Отверстия сверлятся дрелью или шуруповертом по четырем углам. При этом необходимо следить, чтобы сверло не нанесло повреждений фасаду или другим элементам кухонного гарнитура. Диаметр сверла должен быт таким, чтобы пилочка свободно вошла в отверстие.

Для продолжения процесса монтажа варочной поверхности понадобится лобзик. Его пилка вставляется в подготовленное отверстие и осуществляется рез

При этом важно помнить, что резать необходимо по внутренней, а не по внешней линии. Если будет допущена ошибка, тогда поверхность просто провалится в отверстие без фиксации

В процессе работы необходимо своевременно убирать опилки, чтобы они не перекрывали линию реза, т. к. можно легко сойти с нее и повредит столешницу. Во время реза необходимо следить за тем, чтобы пилочка не повредила стенки шкафчиков или их поверхность. Перед тем как пройти последнюю сторону, необходимо обеспечить столешнице достаточную опору, чтобы пилочку не закусило, а также чтобы часть столешницы не упала на ногу.

После того как отверстие готово, можно примерить варочную поверхность, чтобы убедиться в том, что она встает так, как это необходимо.

На этом процесс не заканчивается. Столешница чаще всего изготавливается из древесно-стружечной плиты. Если на нее попадает влага, то она разбухает и деформируется

При приготовлении пищи на варочной панели такой расклад событий неизбежен, поэтому важно защитить то место, которое лишилось ламинированного слоя. Для этого на него наносится специальный герметик, который применяется при монтаже панелей

Он одновременно выступает и фиксирующей основой для всей конструкции. Слой должен быть достаточным, чтобы закрыть все доступные влаге места.

На обратную сторону бортика варочной поверхности наносится клей-герметик, который дополнительно зафиксирует изделие на столешнице. После этого панель вставляется на свое место и аккуратно придавливается до того момента, пока не будет ощутим контакт с поверхностью столешницы. Герметик, который выступил, необходимо сразу убрать, т. к. после высыхания это будет сделать сложнее

Важно проверить, чтобы примыкание было одинаковым на всей поверхности. Если этого не сделать, то при давлении от тяжелой кастрюли стекло может лопнуть

На этом фиксация не заканчивается. В комплекте с поверхностью поставляются специальные металлические пластины, как видно на фото выше. Их необходимо прикрутить таким образом, чтобы они обеспечивали упор и предотвращали возможность подъема панели над столешницей. Видео об установке варочной поверхности можно посмотреть ниже.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
